匯頂科技CEO張帆在此前的采訪中就明言：“光學和超聲波相比，無論是在綜合性能上還是成本上都更有優勢。從技術實現角度上來看，超聲波技術在成本和生產制造過程中仍有一定困難，因此有信心通過屏下光學技術在用戶體驗和安全性上與前者競爭。聲波的成本，包括生產制造的過程都更麻煩，而且匯頂?shù)钠料鹿鈱W(xué)指紋可以適用于OLED軟、硬屏，但超聲波只適用軟屏?！?br/>
但隨著折疊屏技術的面世，顯示屏技術朝著柔性可折疊方向發展。
作為安卓陣營全球指紋識別方案第一供應商的匯頂，早就在超聲波屏下指紋解鎖領域開始研發，并且開始在全球重要國家和地區布局相關專利。
筆者就找到了其中一名為“超聲波指紋感應及傳感器制造”的重要專利（專利申請?zhí)枮椋篣S20180314871A1）。

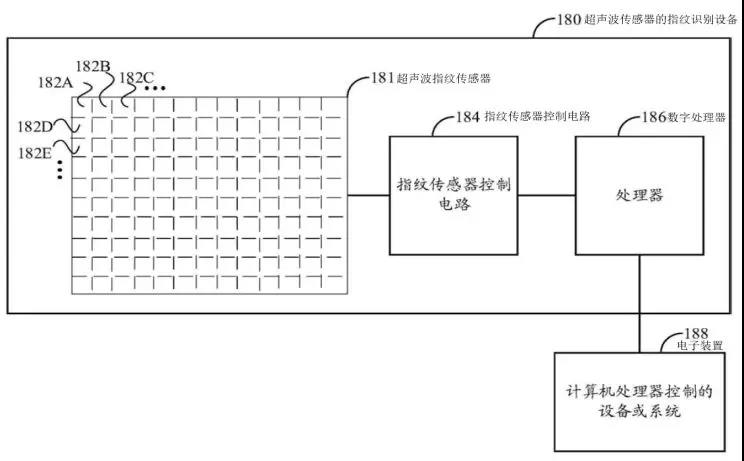

圖一 電子設備與超聲波指紋識別設備接合示意圖
根據該專利技術，首先由超聲波指紋傳感器181收集指紋信息，通過指紋傳感器控制電路184將該信息轉化并傳遞給數字信號處理器186，處理之后再將該信號傳輸給計算機處理器控制的設備或系統。
圖二 觸摸感應顯示組件結構示意圖
如上圖所示，超聲波傳感器模塊101設置于顯示模塊233、顯示蓋板231之下，超聲波數據處理模塊103設置于超聲波傳感器模塊101周邊。在顯示模塊233下方還設置有電子模塊235。

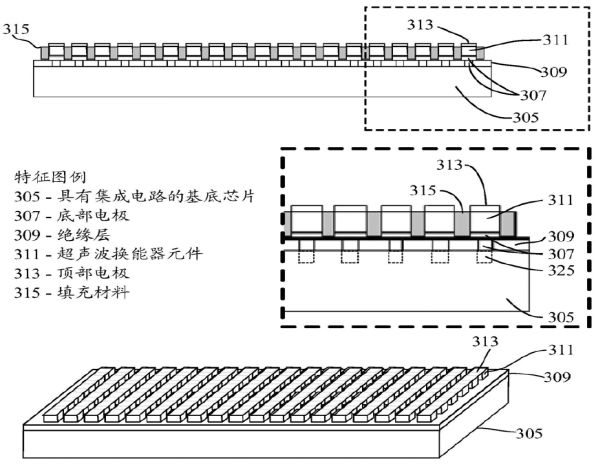

圖三 超聲波指紋傳感器設備三維圖
超聲波傳感器設備300包括具有用作超聲波傳感器設備的平臺的集成電路(例如，CMOS結構等)的基底芯片305。
基底芯片305包括基底芯片表面上的導電接觸點(例如，電極)陣列，稱為基極325。
超聲波傳感器設備300包括基底芯片305上的絕緣層309。
絕緣層309(例如氧化硅(SiO2))沉積或生長在基底芯片305的頂表面上。
超聲波傳感器設備300包括底部電極307，該底部電極307從基底芯片305的基極325延伸并延伸出絕緣層309的表面。
超聲波傳感器設備300包括超聲波換能器元件311，該超聲波換能器元件311包括粘合到底部電極307上的聲波換能器材料，例如壓電材料等。
圖四 超聲波換能器發射器電極和接收器電極示例圖
如圖4所示，該電子電路包括用于控制設備的聲波傳輸?shù)某暡ㄔ打?qū)動器和用于處理接收的自設備的返回的聲波信號的超聲波接收器。
超聲波指紋傳感器設備300電耦合至驅動器電路317和接收器電路321。驅動器電路317通過在驅動器電路317和頂部電極313之間延伸的連接線119連接到頂部電極313，例如圖4中所示的頂部電極313e。
超聲波屏下指紋解鎖技術所涉及的相關技術較為廣泛，該專利只是一種解決方案，該專利還提供了該模組的幾種制備方法，有興趣的讀者可以檢索本專利進行詳細了解。
